EVE ER14250/P 3.6V 1200mAh 1/2 AA Çubuklu Lityum Sayaç Pili
ER14250 Çubuklu Lityum Pil | 15mA Sürekli ve 50mA Darbe Akımı
EVE ER14250/P 3.6V 1200mAh lityum pil, Li-SOCl₂ (Lityum Tiyonil Klorür) teknolojisine sahip, 1/2 AA boyutunda ve şarj edilemeyen birincil pil hücresidir. Sayaç kartları, PLC sistemleri, alarm cihazları, veri kayıt ekipmanları ve düşük akımlı endüstriyel elektronik uygulamalarda uzun süreli enerji sağlamak amacıyla kullanılabilir.

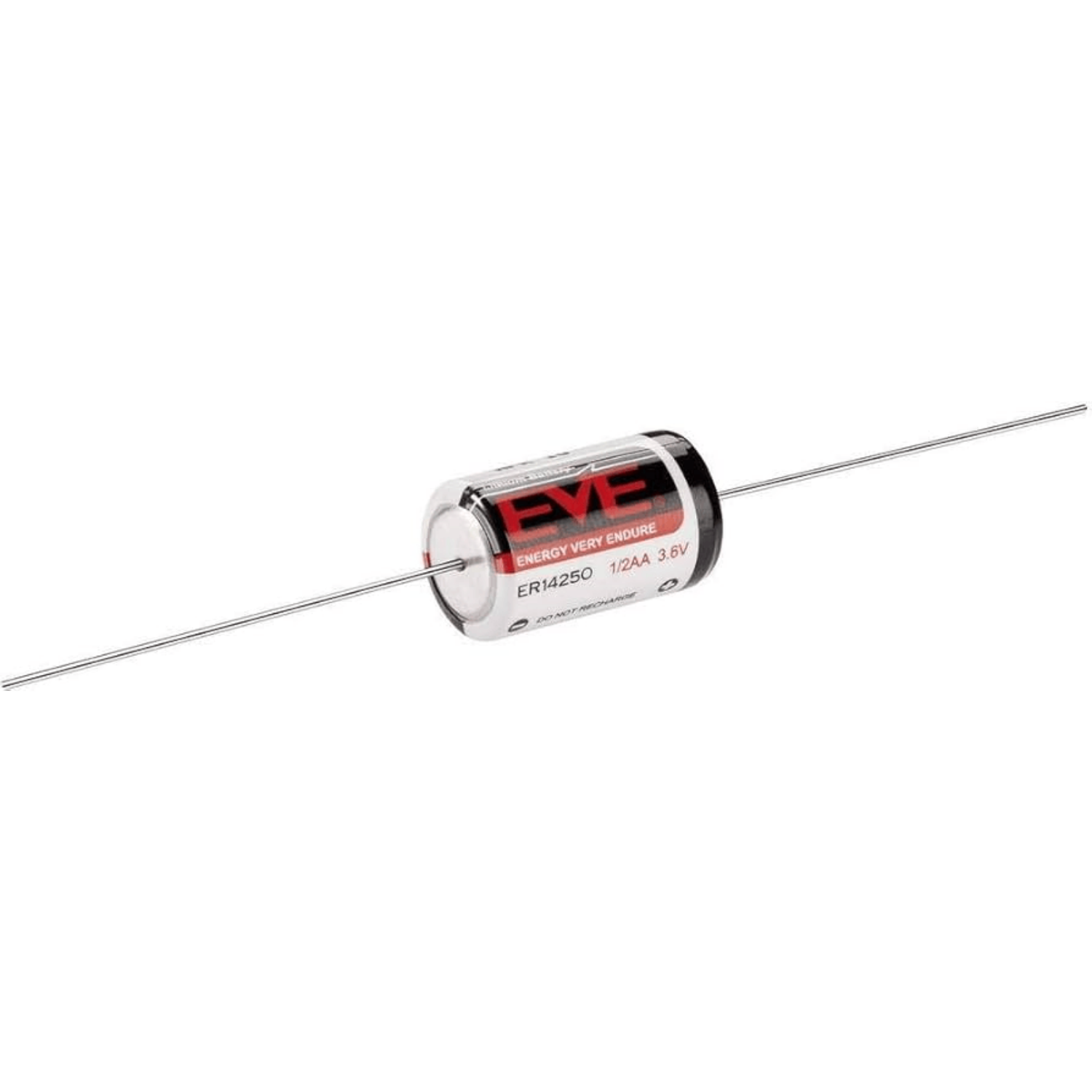

Ürünün iki ucunda bulunan uzun eksenel çubuk terminaller, cihaz veya elektronik kart üzerindeki uygun bağlantı noktalarına montaj yapılmasını sağlar. Üretici teknik çiziminde bu bağlantı varyantı F0002-LF (ER14250/P) olarak tanımlanmaktadır.
Zorunlu Özellikler
Temel Ürün Bilgileri
- Ürün Tipi: Şarj Edilemeyen Birincil Lityum Pil
- Marka: EVE Energy
- Model: F0002-LF / ER14250/P
- Kimya / Teknoloji: Li-SOCl₂ – Lityum Tiyonil Klorür
- Elektrot Yapısı: Bobin Tipi
- Konfigürasyon: 1S / Tek Hücre
- Boyut Standardı: ER14250 / 14250 / 1/2 AA
- Nominal Gerilim: 3.6V
- Nominal Kapasite: 1200mAh / 1.2Ah
- Nominal Enerji: Yaklaşık 4.32Wh
- Bağlantı Tipi: Çubuklu / Eksenel T Pin
- Terminal Sayısı: 2 Adet
- Şarj Edilebilir: Hayır
Elektriksel & Performans Özellikleri
Uzun Süreli ve Düşük Akımlı Kullanım Performansı
- Nominal Gerilim: 3.6V
- Başlangıç Açık Devre Gerilimi: 20°C’de 3.63V ile 3.70V
- Nominal Kapasite: 1200mAh
- Kapasite Test Koşulu: 20°C ortamda 1mA deşarj
- Kapasite Test Kesme Gerilimi: 2.0V
- Önerilen Maksimum Sürekli Akım: 15mA
- Maksimum Darbe Akımı: 50mA
- Yıllık Öz Deşarj: Yaklaşık %1
- Kararlı 3.6V Gerilim Çıkışı
- Uzun Raf ve Servis Ömrü
Akım Değerleri Hakkında
15mA değeri HDAXPRESS teknik kartında belirtilen sürekli akımı, 50mA değeri ise kısa süreli darbe akımını ifade eder. 50mA darbe değeri sürekli çalışma akımı olarak değerlendirilmemelidir.
Gerçek darbe performansı; darbe süresi, tekrar sıklığı, ortam sıcaklığı, hücrenin doluluk durumu ve kullanım geçmişine göre değişebilir. Daha yüksek akım gerektiren uygulamalarda uygun yüksek akım hücresi veya ek darbe destek elemanı kullanılmalıdır.
Kapasite Değerlendirmesi
1200mAh nominal kapasite; 20°C ortam sıcaklığında, 1mA deşarj akımı ve 2.0V kesme gerilimi kullanılarak belirlenmiştir. Daha yüksek akım tüketimi, düşük sıcaklık ve farklı kesme gerilimleri kullanılabilir kapasiteyi azaltabilir.
Güvenlik & Hücre Yapısı
- Bobin Tipi Li-SOCl₂ Hücre Yapısı
- Hermetik Cam-Metal Sızdırmazlık Teknolojisi
- Metal Silindirik Hücre Gövdesi
- Düşük Yıllık Öz Deşarj Oranı
- Uzun Süreli Depolama Dayanımı
- Teknik Şartnamede UL 1642 Test Kriteri Referansı
- Teknik Şartnamede IEC 60086-4 Test Kriteri Referansı
- UN 38.3 Taşıma Test Kriterlerini Karşıladığına İlişkin Üretici Beyanı
- Teknik Çizimde RoHS Uygunluk Beyanı
Mekanik & Fiziksel Özellikler
1/2 AA Boyutunda Uzun Çubuk Terminalli Hücre
- Boyut Standardı: ER14250 / 1/2 AA
- Maksimum Gövde Çapı: 14.50mm
- Maksimum Gövde Uzunluğu: 25.40mm
- Gövde Ölçüsü: Maksimum Ø14.50 × 25.40mm
- Terminal Yapısı: Hücrenin İki Ucunda Eksenel T Pin
- Terminal Uzunluğu: Her İki Tarafta 45.00 ±1.00mm
- Nominal Ağırlık: Yaklaşık 10g
- Hücre Hacmi: Yaklaşık 4.2cm³
- Gövde Yapısı: Silindirik Metal Hücre
Belirtilen 25.40mm ölçü yalnızca hücre gövdesine aittir. Uzun eksenel terminaller nedeniyle ürünün cihaz içinde ihtiyaç duyduğu toplam alan, çıplak ER14250 hücreden daha fazladır. Terminal yönü, uzunluğu ve kutup düzeni sipariş öncesinde mevcut pille karşılaştırılmalıdır.
Çalışma ve Saklama Koşulları
- Çalışma Sıcaklığı: -55°C ile +85°C
- Önerilen Maksimum Saklama Sıcaklığı: +30°C
- Önerilen Saklama Bağıl Nemi: %60 veya Altı
- Saklama Ortamı: Serin, Temiz ve Kuru Alan
- Ateşten, Isı Kaynaklarından ve Aşındırıcı Maddelerden Uzak Tutulmalıdır
- Ürün Sayfasında Belirtilen Raf Ömrü: Yaklaşık 10 Yıl
Çalışma sıcaklığı hücrenin kullanılabileceği genel sınırı gösterir. Çok düşük veya yüksek sıcaklıklarda kapasite, çalışma gerilimi ve darbe performansı değişebilir.
Kullanım Alanları
EVE ER14250 Çubuklu Pil Nerelerde Kullanılır?
- Elektrik, Su ve Doğalgaz Sayaç Kartları
- Akıllı Sayaç ve Uzaktan Okuma Sistemleri
- PLC ve Endüstriyel Kontrol Kartları
- IoT ve Telemetri Sistemleri
- Alarm ve Güvenlik Sistemleri
- Veri Kayıt Cihazları
- Hafıza ve Saat Yedekleme Devreleri
- Takip ve Konumlandırma Cihazları
- Endüstriyel Sensör Sistemleri
- Düşük Akımlı Profesyonel Elektronik Cihazlar
Uygun Olmayan Kullanımlar
- Pilin Şarj Edilmesi
- 1.5V Pil Gerektiren ve 3.6V Desteklemeyen Cihazlar
- 15mA Üzerinde Sürekli Akım Gerektiren Sistemler
- 50mA Darbe Değerinin Sürekli Akım Olarak Kullanılması
- Motorlu ve Yüksek Güçlü Uygulamalar
- Powerbank, E-Bike ve Scooter Bataryaları
- Li-ion Şarj Devreleriyle Kullanım
- Soketli veya Kullanıcı Tarafından Kolay Değiştirilebilir Pil Gerektiren Sistemler
- Terminal Uzunluğu, Kutup Yönü veya Montaj Yapısı Uyuşmayan Cihazlar
Güvenlik Uyarısı
Kullanım Öncesi Dikkat Edilmesi Gerekenler
- Pili kesinlikle şarj etmeyiniz.
- Kısa devre yaptırmayınız.
- Kutupları ters bağlamayınız.
- Pili delmeyiniz, ezmeyiniz, açmayınız veya sökmeyiniz.
- Ateşe atmayınız ve 100°C üzerindeki sıcaklıklara maruz bırakmayınız.
- Hücre gövdesine doğrudan kaynak veya lehim uygulamayınız.
- Lehimleme işlemini yalnızca fabrikada eklenmiş terminallere uygulayınız.
- Lehimleme sırasında ısının hücre gövdesine uzun süre aktarılmasını önleyiniz.
- Yeni ve kullanılmış pilleri veya farklı marka pilleri birlikte kullanmayınız.
- Hasarlı, sızıntılı veya anormal şekilde ısınan hücreleri kullanmayınız.
- Kullanılmış pilleri yetkili atık pil toplama noktalarına teslim ediniz.
- Çocukların erişemeyeceği yerde saklayınız.
Teknik Not
ER14250/P ve Çubuklu Tip İfadelerinin Anlamı
ER14250 ifadesi pilin kimya ve fiziksel boyut grubunu, 14250 pil ifadesi ise piyasada kullanılan genel arama biçimini belirtir. Üretici teknik şartnamesindeki ER14250/P tanımı, standart ER14250 hücrenin uzun eksenel terminallere sahip bağlantı varyantını ifade eder.
Çubuklu tip üründe hücrenin iki ucunda yaklaşık 45mm uzunluğunda fabrika montajlı metal terminaller bulunur. Bu ürün; çıplak ER14250, kısa pinli 2 pin veya 3 pin PCB modelleri ve kablolu-soketli ER14250 pillerle yalnızca gerilim ve kapasiteye bakılarak birbirinin yerine kullanılmamalıdır.
Sipariş öncesinde eski pilin model kodu, terminal uzunluğu, kutup yönü, montaj şekli, cihazın sürekli akımı ve darbe akımı birlikte kontrol edilmelidir.
